Flipper

BROUILLON

Ce flipper (ou billard électrique pour les snobs - qui pour le coup n'est pas électrique!!!) est un chouette projet qui se révèle parfaitement fonctionnel. Les petits et les grands s'amusent sur ce flipper en bois avec pas mal de possibilité.

Attention, je ne suis pas un grand connaisseur de flipper, je n'utilise sans aucun doute pas les bons termes et le modèle fini n'apporte pas du tout les sensations d'un vrai.

Durée du bricolage : 20 heures - sans compter la réflexion d'avant réalisation, qui fut assez importante pour une fois. Il faut également être patient car il y a beaucoup d'étapes de collage

Difficulté : Moyen à difficile selon le type d'accessoires a intégrer

Coût : une cinquantaine d'euros

MATÉRIEL :

• panneau de MDF épaisseur 12mm dimension min 100 x 51cm. ce matériau sera parfait pour les nombreuses découpes à faire ainsi que les nombreux ponçages
• panneau de MDF épaisseur 18mm dimension minimales identiques
• Vis
• clou
• élastiques classiques de toutes dimensions
• tasseau
• bille
• tige métallique ronde diamètre 4mm
• tige en bois diamètre 12mm
• tasseau 27 x 11mm. Prévoyons 5m pour être certain.
• bille

OUTILLAGE :

• papier de verre
• équerre
• Crayon ordinaire
• perceuse avec tout un jeu de foret bois de 2 à 12mm
• scie sauteuse
• idéalement perceuse sur colonne
• colle à bois
• serre-joint
• lime à bois
• marteau

CONSTRUCTION :

• La première étape sera d'imaginer, dans les grosses lignes, votre flipper et le trajet de la bille : lancement de la bille, position des flips, échappatoire de la bille, différentes rampes,... Inspirez-vous bien sûr de modèles existants bien que je n'en ai bizarrement pas trouvé bcp.

• Découpez dans les 2 plaques de MDF 2 panneaux de 100 cm x 51 cm

• Superposez les plaques (celle de 12 servira pour le support, celle de 18mm servira pour toutes les découpes) et dessiner le principe du flipper sur le panneau du dessus : la rampe de lancement, les courbes, les flips,... Ce qui vous permettra de vous rendre compte des proportions, de la place laissées à la bille, etc

• Découpez dans le MDF tout le "décor" et les accessoires.
• Faites quelques tests, notamment pour trouver les bons angles des pentes et les bonnes courbures. J'ai sans doute eu de la chance mais à peu de choses près, tout s'est bien goupillé.

• Commencer les premiers collages

Réalisation du "lanceur"

Etape cruciale car c'est le point de départ de la partie. J'utilise ici un tasseau découpé d'un côté en forme de V pour accueillir la bille. De l'autre côté du tasseau, j'ai fait un arrondi et un percement perpendiculaire pour passer un élastique. J'ai également inséré perpendiculairement dans le tasseau une tige ronde qui glisse dans une glissière et termine sur un butoir, guidant le tasseau et le bloquant, l'empêchant ainsi de partir dans la stratosphère. En relisant cette phrase, je n'y ai rien compris, quelques photos valent mieux qu'un discours naze.

L'élastique se bloque comme vous le voyez, dans un trait de scie de travers. Le système fonctionne bien

Et quel est le parcours de la bille une fois lancée?

La bille passe dans un couloir puis remonte en virage grace à une pente créée dans le MDF puis la bille aboutit en haut du flipper. C'est la meilleure manière que j'ai trouvé pour ne pas qu'une éventuelle découpe ne perturbe la bile en cours de partie.

• REMARQUES : L'utilisation d'élastique est assez efficace mais ils vieillissent mal et il faut souvent les remplacer malheureusement.

Réalisation des "flips"

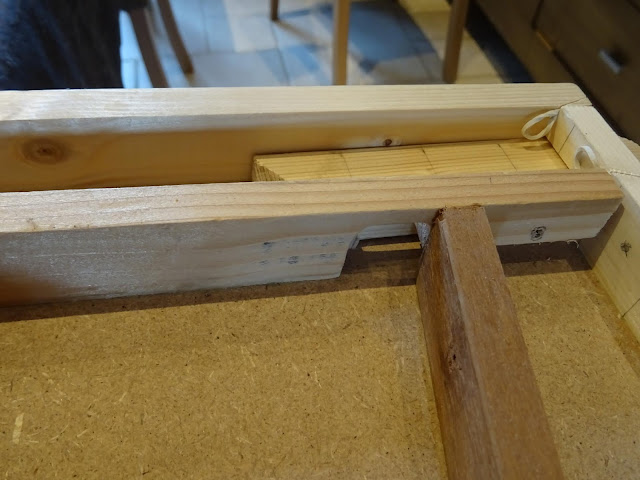

le mécanisme "bouton latéral qui fait pivoter le flip"se trouve sous le flipper et se remet en place automatiquement avec des élastiques. Le système est assez simple mais se révèle efficace : la tige ronde dépasse (ce qui constitue le bouton), la tige coulisse dans 2 bouts de bois percés qui servent donc de guide. 2 vis vissées sur la tige permettent d'avoir des butées. La tige est en contact avec un bout de bois fixé sur un axe perpendiculaire. Quand on pousse la tige, le bout de bois pivote et fait donc pivoter aussi l'axe, qui est relié, de l'autre côté, au flip.

Réalisation des "bumpers"

La bille rebondira sur 2 rangées d’élastique (car les tests ont montré que la bille passait souvent au-dessus ou en-dessous si je n'en mettais qu'un. Ca fonctionne assez bien

Sur certains bumpers, j'ai fixé les élastiques sur les vis maintenant les bumpers sur la table.

Sur d'autres, j'ai ajouté 2 petits clous sous le bumper, sur lesquels je placais les élastiques. Je trouve finalement cette solution plus élégante.

Réalisation des rails :

beaucoup de difficultés pour courber les rails intérieurs et extérieurs de manière synchrones, j'avoue que j'ai failli abandonner avant d'avoir la bonne idée d'utiliser un tremplin en MDF pour le début de la rampe (voir photo ci-dessous, à gauche).

Quand on arrive à aller dessus en jouant, c'est clairement la partie la plus jouissive de la construction.

Un peu de pate à bois en début de rampe MDF pour avoir un sytème sans bordure

Vous voyez sur la partie droite de la photo un petit pont réalisé à partir de 2 bouts de MDF collés puis limés. On peut passer sous le pont mais aussi dessus.

J'ai mis un troisièeme flip latéral (et donc un troisième bouton), pour passer sous le pont

Le MDF se lime et se ponce très simplement même à la main et si on en colle plusieurs couches, on peut faire des réalisations intéressantes. par ex la rampe devant les rails, le petits pont

J'ai également détruit une magnette de frigo pour récupérer l'aimant rond. Aimant qui apprécie particulièrement une vieille bille en acier (de roulement à billes par ex, ou d'une vieille souris informatique pour mon cas), ce qui bloque la bille en cours pour initier un simili multi-ball.

Tuner votre flipper pour lui donner un aspect de vrai flipper (flèche, gros chiffre, ...)

Améliorations :

la bille se coince en différent endroit, mieux vaut étudier ça à l'avance mais il est difficile de tout prévoir
