Mange-debout

BROUILLON V2-

Projet idiot s'il en est car ces tables réalisées soit-même, à la sueur de son front, sont moins pratiques à monter, plus chères, plus lourdes et même moins solides que celle du commerce. Un bon défi pour vous donc.


durée : 1h30 par table
difficulté : facile
coût : 120€ / 4 tables (2018)

matériel (pour 4 tables)

  • plaque d'OSB (attention, le groupe des années 70/80 c'est OMD) - 2440 x 590 x 15 mm - 8 plaques
  • un clou
  • vis 40mm x 6mm - 16 pièces
  • Equerres - 8 pièces de 8 x 8 cm
  • charnière de 90cm de longueur (généralement fournies avec les vis associées) - 8 pièces



Outillage :

  • scie sauteuse pour la découpe ronde
  • scie circulaire avec guide - le projet nécessite de couper droit à certains moments, ça vous changera
  • visseuse ou tout ce qui peut visser ((une trentaine de vis par table)
  • Foreuse + mèche diam 6
  • marteau
  • Une grande latte pour tracer
  • un gros feutre
  • Un double mètre (déroulant ou pliable, on s'en cogne)
  • sous-pied a clouer (16 pièces)



ETAPES :

1) Faire découper les plaques d'OSB directement au magasin (1100 x 450mm - 8 pièces). Tout ira bien sauf pour les découpes circulaires et obliques où le stagiaire du brico local vous rira au nez.

2) Tracer au gros feutre les obliques sur les plaques pour former vos pieds puis scier les plaques à la scie circulaire avec guide pour obtenir les pieds.

Un pied sera composé d'une grande plaque en forme trapèze isocèle (ben oui, vous regrettez d'avoir raté vos cours de math du coup). grande base 500mm, petite base 400mm et hauteur 1100mm. Sur laquelle seront fixés 2 plaques qui sont en fait une un autre trapèze isocèle coupé en 2. - c'est à dire grande base 250 mm, petite base 200 mm, hauteur 1100mm

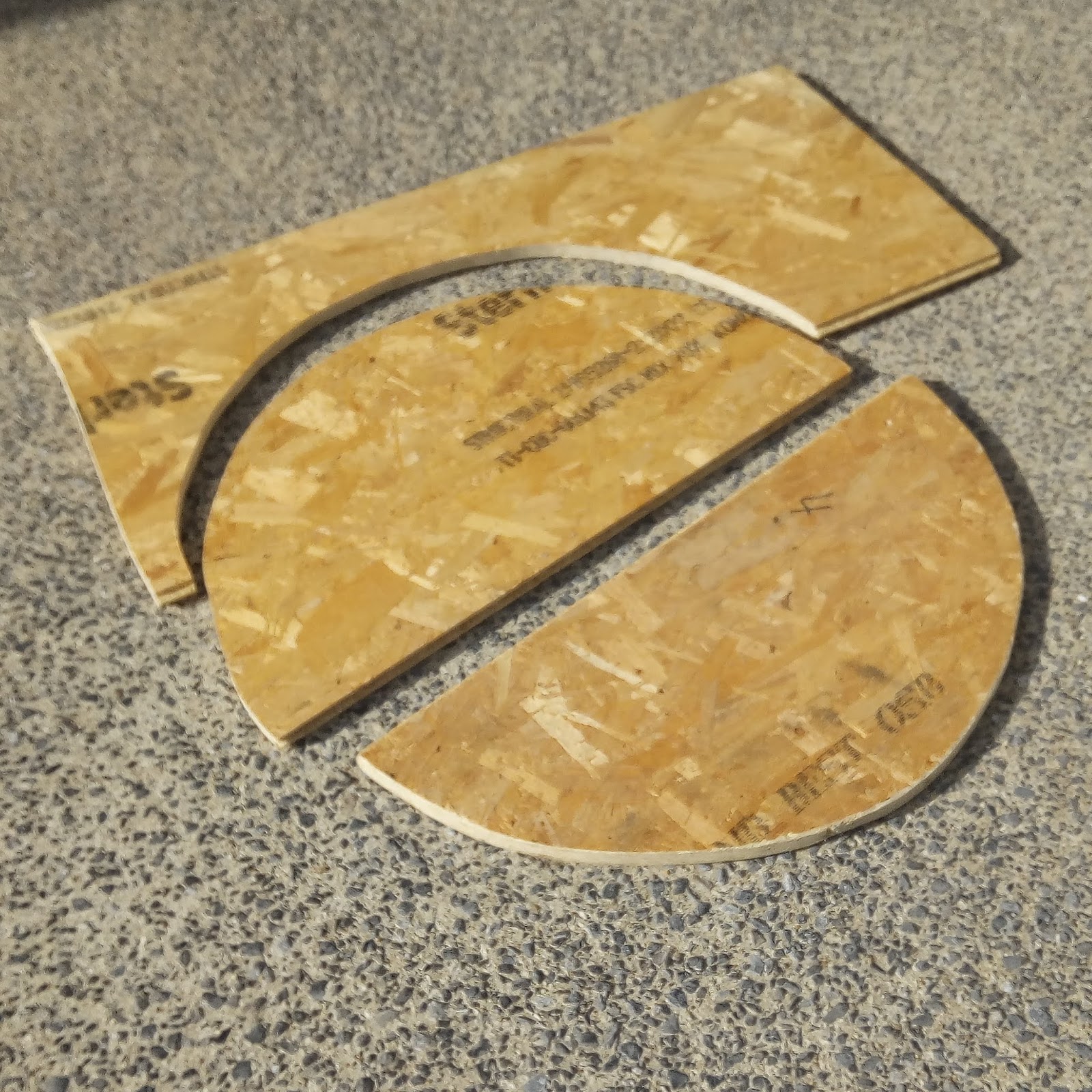

3) Scier la table ronde à la scie sauteuse.
J'ai simplement tracé les cercles avec un gros feutre relié à une ficelle fixée au centre du cercle par un clou
Evidemment, ça serait trop simple, le diamètre de votre cercle est plus grand que la largeur de l'OSB, il vous faudra donc 2 plaques, à solidariser avec 2 équerres.




4) Fixer les charnières pour solidariser les 4 parties du pied
C'est là qu'intervient le clou, permettant de "préforer" l'emplacement des vis ou de bloquer la charnière qui a tendance à beaucoup bouger.



5) Visser toutes les parties du pieds. Vous avez maintenant un pied pliable, merveilleux!




6) Fixer les sous-pieds sous le pied

5) Positionner correctement la table sur le pied bien ouvert. Noter des repères sous la table pour bien repositionner le tout lors d'un futur remontage, mais aussi pour ne pas mélanger les différents pieds et tables, qui ne seront pas compatibles entre eux sauf chance ou si vous êtes particulièrement habile (ce dont je doute depuis un sérieux moment déjà)


6. Percer 4x la table + chaque partie du pied, afin de recevoir une vis bloquant complètement la structure
Ceci reste une partie délicate, il ne faut pas passer à côté du pied en perçant...

7. Voici votre table finie, au tour des 3 autres...





Attention, après une chute de 10cm lors d'un transport anodin, un pied en OSB a éclaté sur qq cm, nécessitant une réparation. L'OSB n'est donc peut être pas recommandé.
